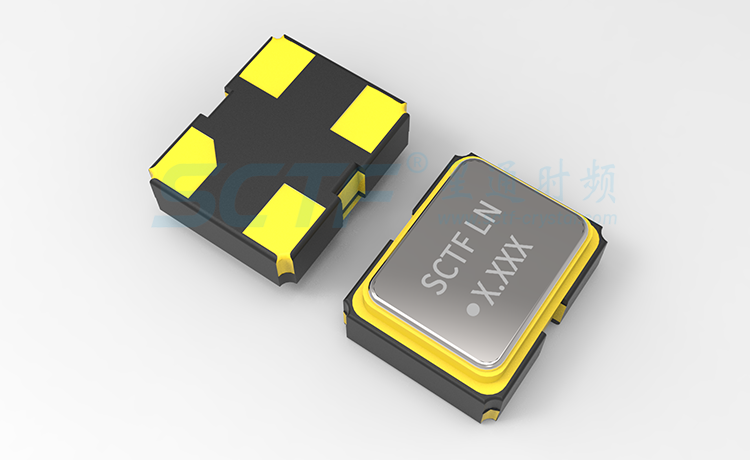

封裝規格[mm]: 2.0×1.6×0.75
頻率范圍[MHz]: 1 ~ 54
工作電壓 [Typ.]: 1.8V, 2.5V, 3.3V
工作溫度范圍: -20℃ ~ +70℃, -40℃ ~ +85℃
輸出模式: CMOS
產品特色: SPXO, Low Phase Jitter, Low Phase Noise
RoHS And 無鉛:
資料下載:  Datasheet
商城購買:

產品詳情

特點

  • 含三態功能
  • 緊密的對稱性(45%~55%)
  • 快速起振(5mSec max.)
  • 低相位抖動(0.3pSec max.)
  • 低相位噪聲

產品應用

  • 無線設備
  • 物聯網 (IoT) 設備
  • 光纖通道
  • 以太網/千兆位以太網
  • 便攜式電子產品

介紹

1CN是一款超小型緊湊式的MHz低相噪時鐘振蕩器,該產品在-40℃~+85℃的標準工作溫度范圍內頻率穩定度為±50ppm。廣泛適應于無線設備、IOT設備、以太網/光纖、基站及便攜式電子等應用場景中。

Electrical Specifications

Item

Symb.

Min.

Typ.

Max.

Unit

Notes

Frequency Range

Freq.

1.000


54.000

MHz


Operating Temperature

T_use

-20


+70


-40


+85


Storage Temperature Range

T_stg

-55


+125


Supply Voltage

Vdd

1.8


3.3

V


Output Load

L_CMOS


15


pF


Current Consumption

Icc



10

mA

1MHz ≤ Freq. <40MHz



20

40MHz ≤ Freq. ≤ 54MHz

Duty Cycle

SYM

45


55

%

50 % Vdd level, L_CMOS ≤ 15 pF

Rise / Fall Time

TR / TF



5

nS

10% Vdd to 90% Level

Start-up Time

T_str



5

mS

To 90% of Final Amplitude

High output voltage

VOH

0.9Vdd



V


Low output voltage

VOL



0.1Vdd

V


Enable Voltage High (Logic 1)

VIH

0.7Vdd



V

Output will be disable if OE is Logic 0

Output will be enable if OE is Logic 1 or open

Enable Voltage Low (Logic 0)

VIL



0.3Vdd

V

Enable Time

TPLZ



150

uS


RMS Phase Jitter

TRPJ



0.3

pSec

Integrated 12KHz to 20MHz

Phase Noise @27MHz 3.3V

10 Hz

TPN

-100

dBc/Hz



100 Hz

-125

dBc/Hz



1 KHz

-150

dBc/Hz



10 KHz

-160

dBc/Hz


Aging

f_age



±3

ppm

1st. Year at 25℃


Frequency Stability & Operating Temperature Range

Operating Temperature Range

Frequency Stability

±20ppm

±25ppm

±30ppm

±50ppm

-20℃ to +70℃

-40℃ to +85℃


Available    Conditional

All condition*:Include 25℃ tolerance, operating temperature range , input voltage change,aging, load change.


Mechanical Dimensions



Selection Guide

需求描述


選擇需要的封裝規格及產品系列   2.0×1.6mm;1CN Series

選擇需要的頻率    12.288MHz

選擇需要的工作電壓   3.3V

選擇需要的頻率精度at 25℃):   ±20ppm

選擇需要的工作溫度范圍:    -40℃~+85℃

選擇需要的頻率&溫度特性  ±30ppm

您需要的產品是: 1CN Series 12.288MHz 3.3V ±10ppm@25℃ ±30ppm@-40~+85℃


標稱頻率[MHz]
1.0242.0484.0966.144
8.192
11.2896
12.288
16.384
22.5792
24.576
32.768
45.1584
49.152
